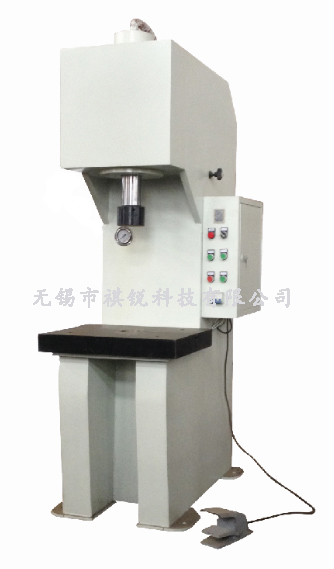

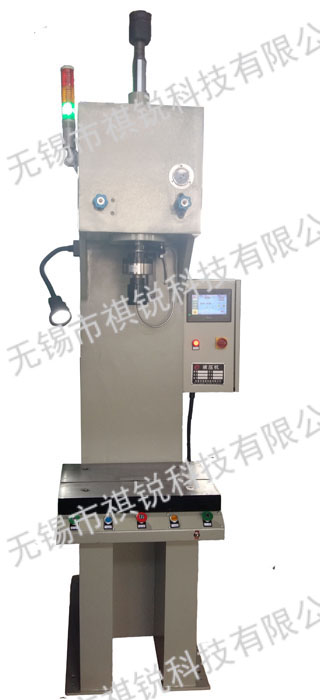

常规型 | 智能型 |
Y41系列单柱液压机,是一种多功能的中小型液压机床,适用于轴类零件,型材的校正和轴套类零件
的压装。同时也能完成板材零件的弯曲、压印、套型、简单零件的拉伸等工艺动作。
机身为C型单臂式结构,采用全钢板焊接,焊接后通过回火时效处理,确保机身永不变形。活塞杆淬火后镀铬处理,保证表面的耐磨性和较高的粗糙度,油泵进油口装有独特的过滤装置,确保油泵和阀的使用寿命。油路连接采用进口高压软管,大大降低机器噪声。本系列液压机设有独立的液压与电器控制系统,可根据用户要求,另配置PLC、光栅保护以及人机界面(触摸屏)等,可实现定程和定压成型工艺,具有压力和行程的显示、设置调节等功能。。液压系统位于机身内,外型美观,操作方便,也可根据要求量身定制相关液压机。
单臂液压机的特点:
1.单臂液压机具有结构刚性好,导向性能好,速度快等特点。
2.方便的手动调整机构可调整压头或上工作台在行程中任意位置压制,也可增加行程内任意调整快进和工进行程的功能;
3.整体焊接的坚固开式结构可使机身保持足够刚性的同时拥有最方便的操作空间。
4.液压控制采用集成系统,动作可靠、使用寿命长、液压冲击小、并减少连接管理与泄露点。
5.独立的电器控制系统,工作可靠、动作直观、维修方便。
6.采用按钮集中控制,具有手动、自动等操作方式。
Y41系列产品适用于机床、内燃机、轻纺机厂、轴类、轴承、洗衣机、汽车电机、空调电机、电器、车工企业、三资企业装配流水线等行业。同时适用于汽车、摩托车、助力车的生产制造企业及各车辆配件生产厂家。
Y41系列单柱液压机
型号 |
单位 |
Y41-2.5 |
Y41-6.3 |
Y41-10 |
Y41-16 |
Y41-25 |
Y41-40 |
公称力 |
KN |
25 |
63 |
100 |
160 |
250 |
400 |
液压最大工作压力 |
MPa |
5 |
8 |
8.1 |
13 |
16 |
22 |
最大开口高度 |
mm |
350 |
380 |
500 |
500 |
550 |
600 |
油缸行程 |
mm |
160 |
250 |
300 |
350 |
350 |
350 |
下行速度 |
mm/s |
50 |
50 |
50 |
50 |
50 |
50 |
回程速度 |
mm/s |
100 |
100 | 100 | 100 |
105 | 105 |
喉深深度 |
mm |
160 |
200 |
200 |
250 |
250 |
275 |
工作台尺寸 |
mm |
320×480 |
400×500 |
400×550 |
500×600 |
500×600 |
550×700 |
工作台距地面高度 |
mm |
700 |
700 | 700 | 700 | 700 | 650 |
油泵名称 |
叶片泵 |
叶片泵 |
叶片泵 |
柱塞泵 |
柱塞泵 |
柱塞泵 |
|
电机功率 |
kw |
1.5 |
2.2 |
4 |
4 |
4 |
5.5 |
输入电压 |
V |
AC380 |
AC380 |
AC380 |
AC380 |
AC380 |
AC380 |
使用温度 |
℃ |
-20~65 |
-20~65 |
-20~65 |
-20~65 |
-20~65 |
-20~65 |
外形尺寸 |
cm |
70×55×150 |
100×60×165 |
100×60×180 |
114×73×195 |
120×760×210 |
130×80×220 |
重量 |
KG |
600 |
1000 |
1200 |
1500 |
2000 |
2500 |
以上参数仅供参考,具体以实物或双方合同为准!
