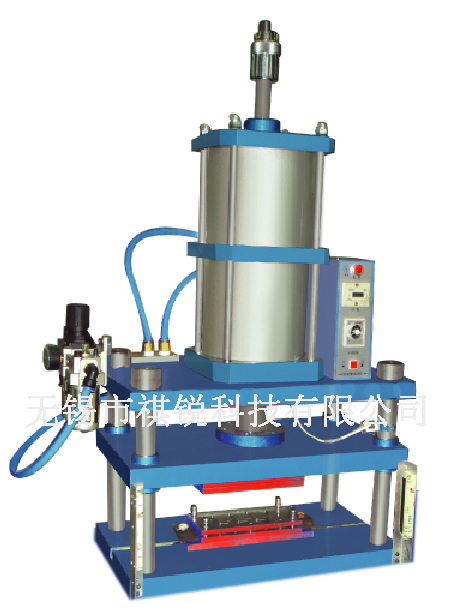

QPD系列气动压力机
QPD系列气动压力机 能够进行折弯、压入、冲孔、成型、铆合、压直压弯等,是电子工业、仪器仪表、五金加工等理想的使用设备。根据不同使用要求,压力从10KN~50KN可自行选择。并需其压力可在一定范围内进行自行调整(叁见附表)。保压时间、下压速度、下压行程等均可调节或在一定范围内调节。 气缸行程、可调行程、开口高度等可根据要求定制。满足不同行业的需求。
QPD系列气动压力机
型号 | 单位 | QPD-10 | QPD-20 | QPD-30 | QPD-50 | 备注 |
公称力 | KN | 10 | 20 | 30 | 50 | |
空气压力 | MPa | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | |
气缸行程 | mm | 100 | 100 | 100 | 100 | 可定做 |
可调行程 | mm | 50 | 50 | 50 | 50 | 可定做 |
保压时间 | s,m,h | 0~99.99 | 0~99.99 | 0~99.99 | 0~99.99 | |
电压 | V | AC220 | AC220 | AC220 | AC220 | |
最大开口高度 | mm | 280 | 280 | 280 | 280 | 可定做 |
工作台尺寸 | mm | 300×380 | 300×380 | 300×380 | 300×380 | |
使用温度 | ℃ | -20~65 | -20~65 | -20~65 | -20~65 | |
外形尺寸 | cm | 40×60×75 | 40×60×80 | 40×60×96 | 40×60×96 | 仅参考 |
重量 | KG | 160 | 160 | 180 | 180 | 仅参考 |
产品主要特点:
1、效率高且容易操作,可减少劳动力,适应于人工操作、自动化流水线作业一体化;
2、压力每次基本相同,成品率高。配有抗转动的导向杆,使作业更精确;
3、可根据不同的产品,调节开口高度、速度、加工行程、压力大小和时间范围。
4、本机具有时间设定、计数等常规功能,能满足常规使用使用,经济实用。
5、可选用双手控制按钮或脚踏开关,操纵装置和预控装置符合安全标准,确保操作人员的安全。
6、操作方便,维护检修简单。
使用压力 | 理论出力(kgf/cm2) |
|||
QPD-10 | QPD-20 | QPD-30 | QPD-50 | |
0.4MPa | 804 | 1570 | 2943 | 4019 |
0.5MPa | 1005 | 1963 | 3116 | 5024 |
0.6MPa | 1206 | 2355 | 3739 | 6029 |
0.7MPa | 1407 | 2748 | 4362 | 7034 |
以上参数仅供参考,具体以实物或双方签订合同为准!
